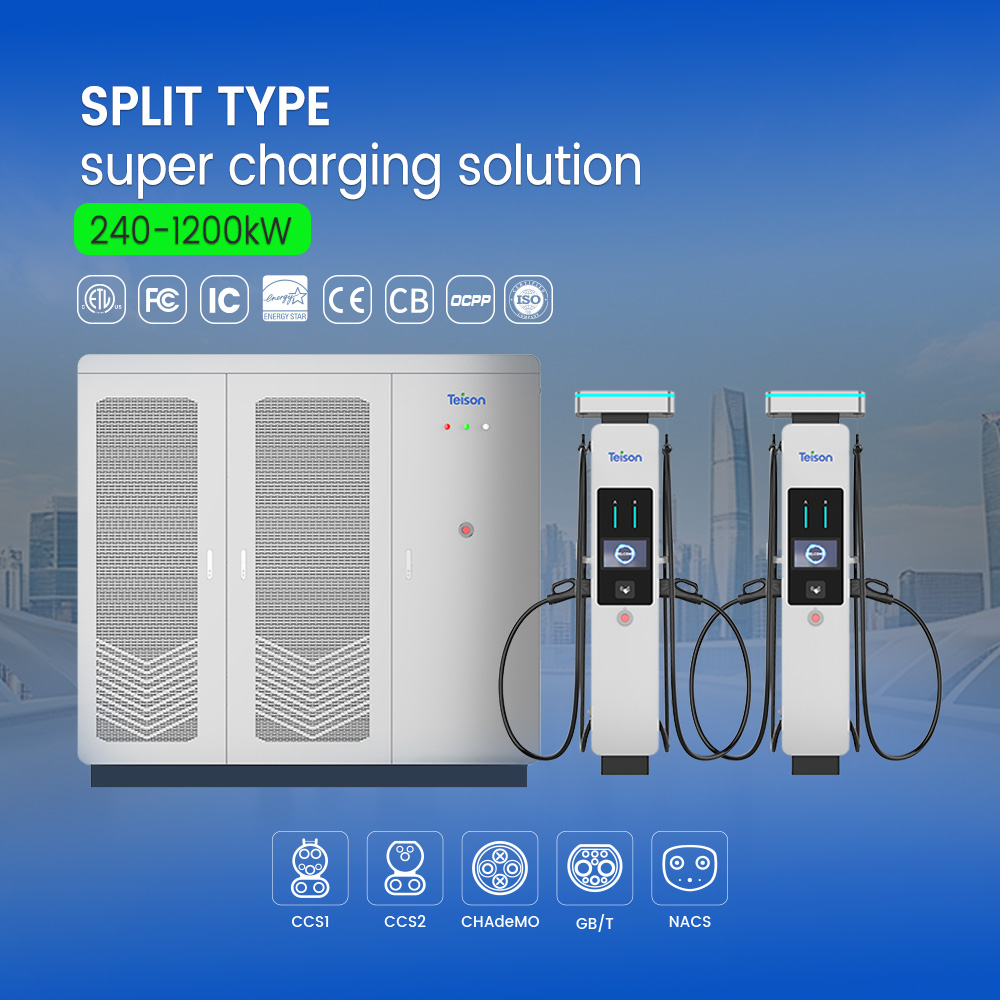

240kW-1.2MW Раздельное решение для зарядки DC

Выходная мощность до 1200 kW

Одновременная DC зарядка до 20+ транспортных средств

150 -1000 VDC диапазон выходного напряжения

Мощность до 600kW на разъем, 1.2MW MCS

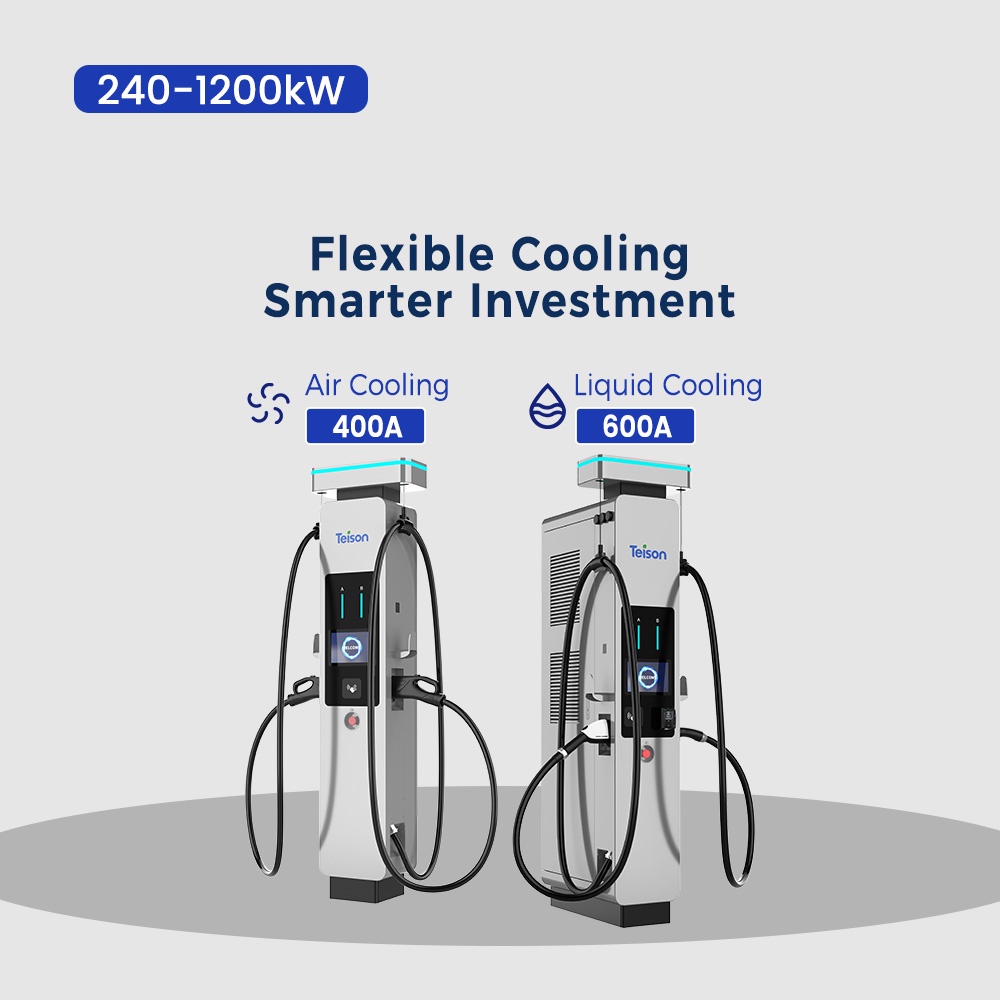

Конфигурируемые зарядные терминалы с воздушным охлаждением (400A), жидкостным охлаждением (600A) или MCS (1200A)

Интегрированная система управления кабелем

10.1’-дюймовый сенсорный экран и кнопочный интерфейс

Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1

Type 3R/IP55 & IK10 Защита

Интеллектуальное распределение мощности

Автоматическое переключение напряжения BMS

Удаленные OTA-обновления

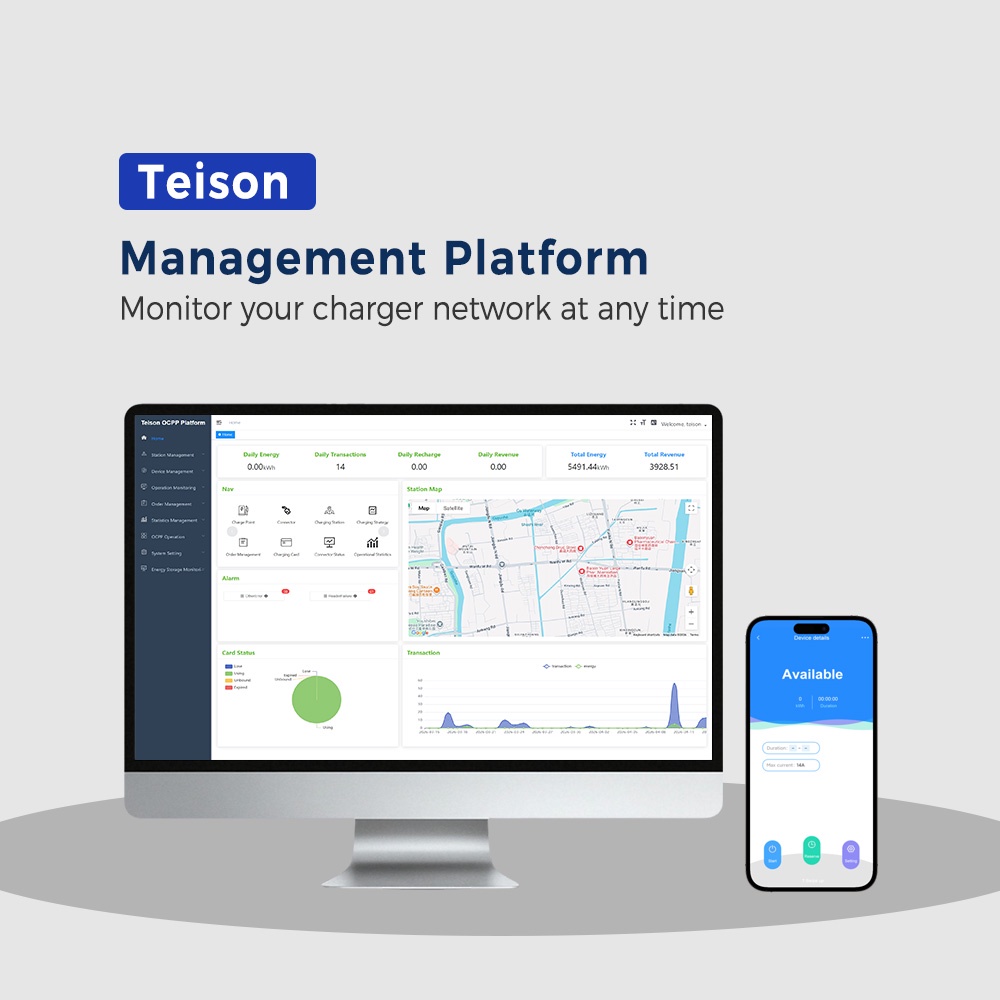

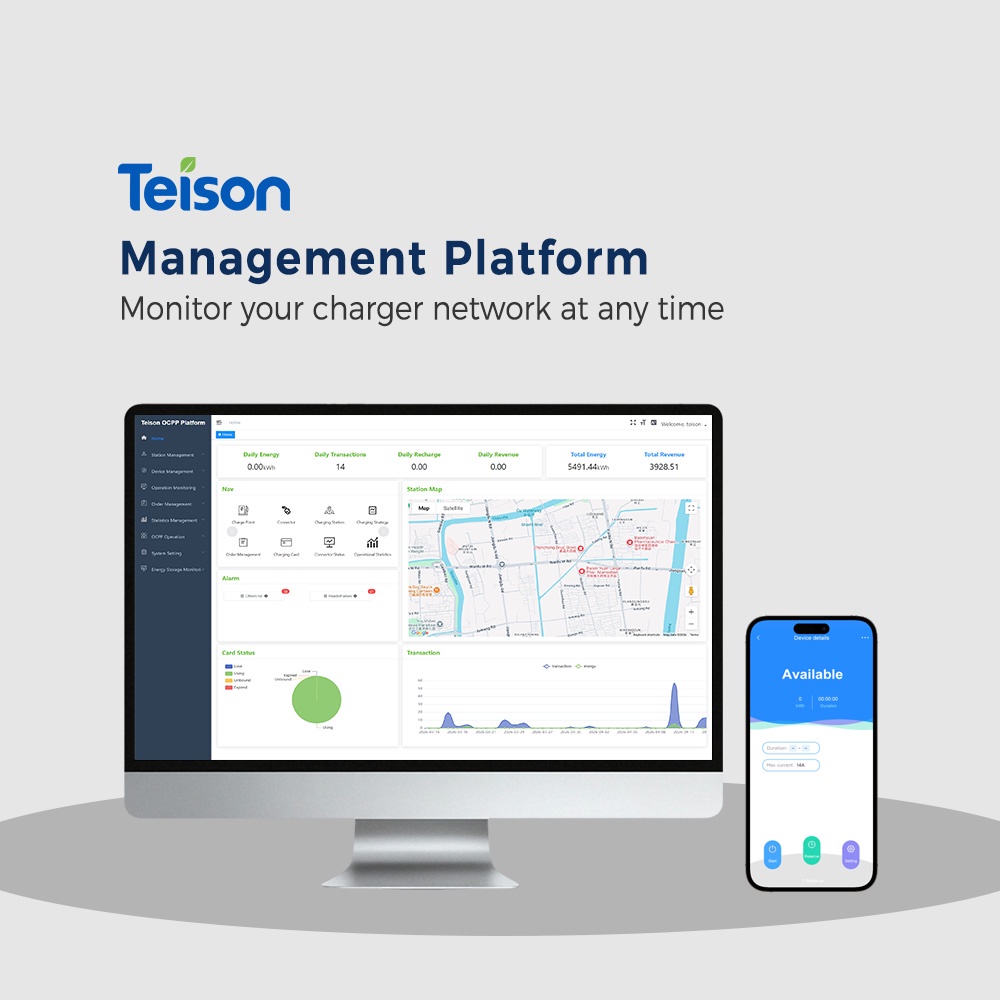

Оперативный контроль в реальном времени

Запросить коммерческое предложение



ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

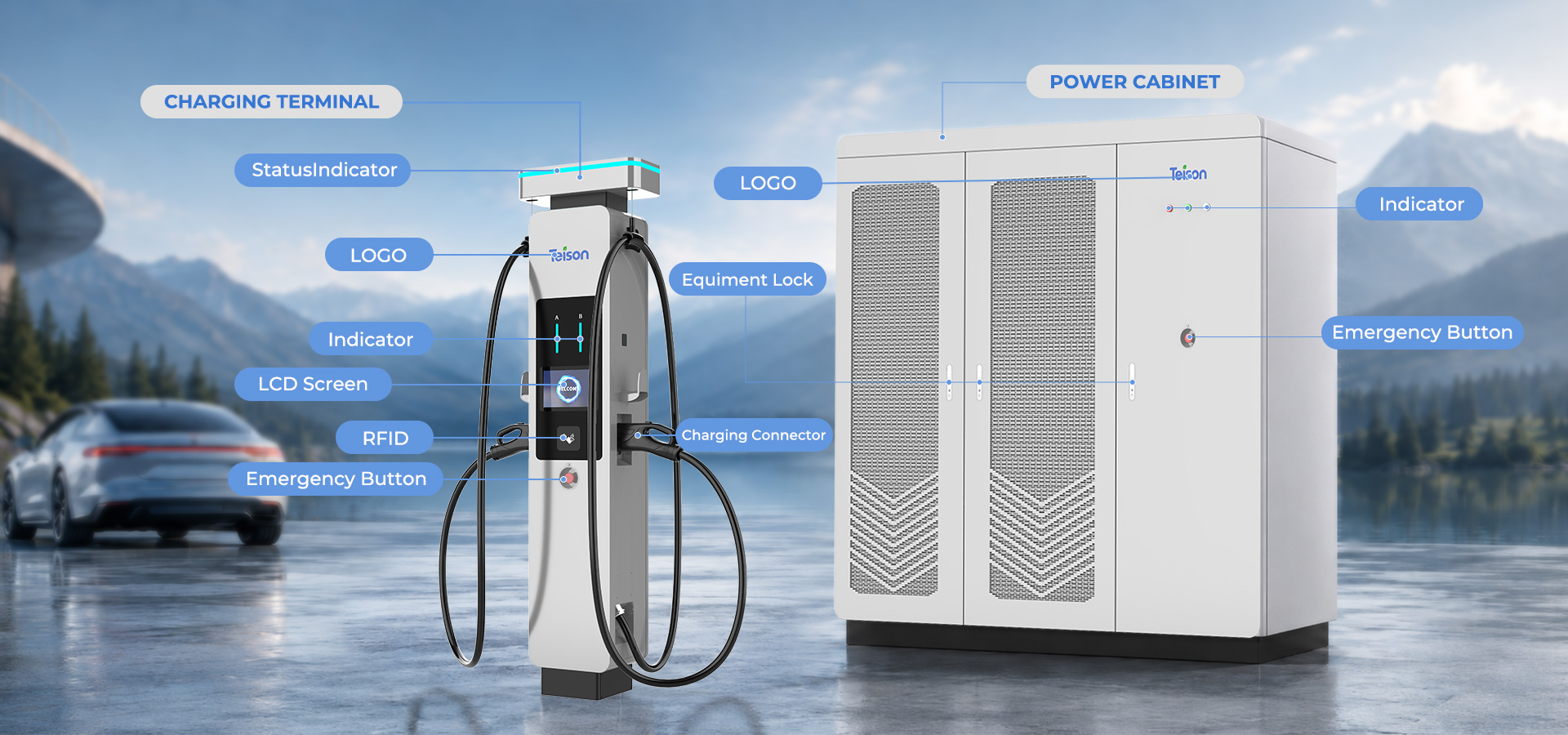

  • Карусельный баннер
  • Плакат с подробной информацией о dcsplit1.2mw

Ультрабыстрая зарядная система раздельного типа, разработанная для коммерческих и тяжелых систем зарядки электромобилей



Ультрабыстрая зарядка

Обеспечивает до 600kW на один коннектор, позволяя автомобилям получить запас хода 400 km всего за 5 минут, а также поддерживает MCS dispenser до 1.2MW.

Универсальная совместимость

Полностью совместима с Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1 и протоколами зарядки высоким током как для коммерческих электромобилей, так и для тяжелых транспортных средств.

Поддерживает удаленные OTA-обновления и расширенную интеграцию с управлением автопарком.

Максимальная гибкость развертывания

Поддерживаются настраиваемые зарядные терминалы с воздушным охлаждением (400A), жидкостным охлаждением (600A) или MCS (1200A) для соответствия различным площадкам и требованиям транспортных средств.

Надежная эксплуатация

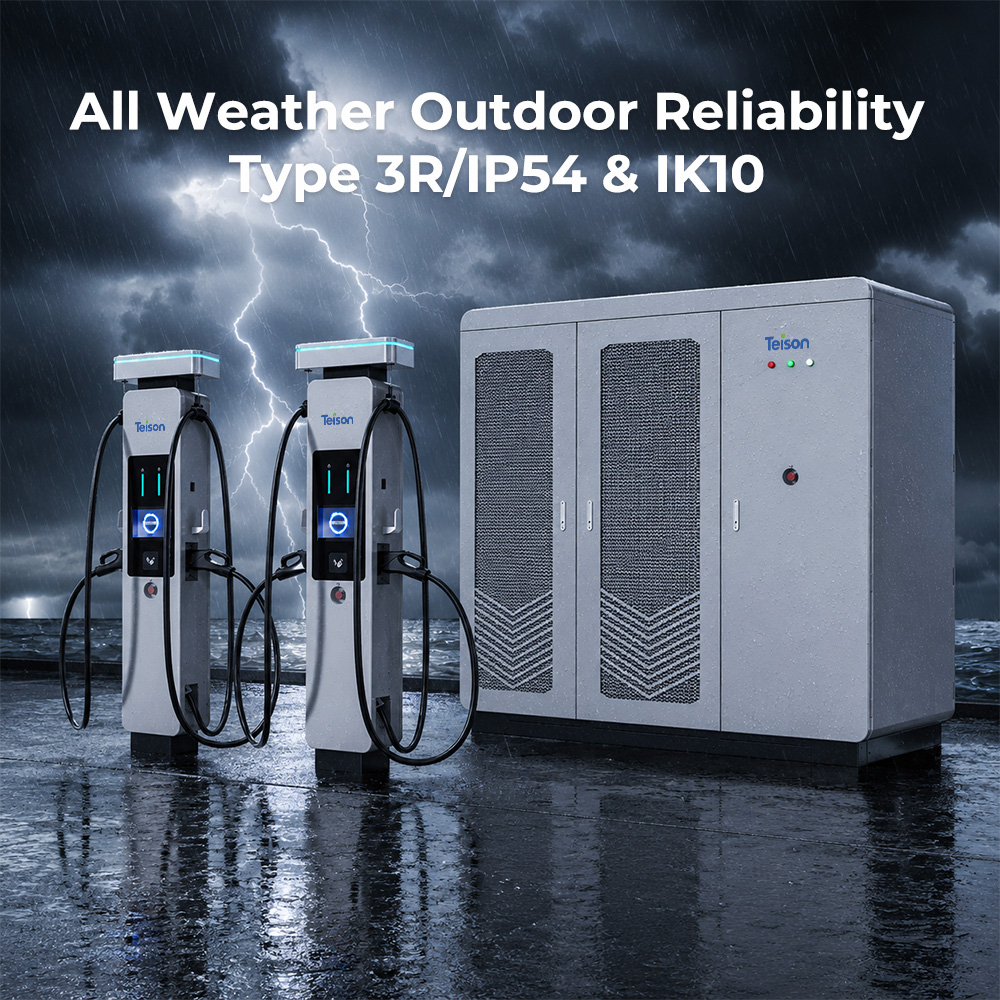

Разработана для 99.9% времени бесперебойной работы с изоляцией неисправностей за 0.1-second, прочной защитой Type 3R/IP55 &IK10 и широким диапазоном рабочих температур от -22 °F до 131 °F(-30°C to 55°C), обеспечивая надежность на открытом воздухе при любой погоде.

Масштабируемость, ориентированная на будущее

Модульное расширение без простоев от 1 до 20+ dispensers / connectors / terminals. Совместима с Solar power, Energy storage и Energy management systems.

Сквозной интеллект на базе AI

От систем распределения и преобразования энергии на базе AI (PDU / PCU) до интеллектуальной диагностики неисправностей для более умной эксплуатации и более быстрого обслуживания.

Более интеллектуальная оптимизация энергии

Smart Matrix Scheduling динамически распределяет мощность по сети, повышая эффективность использования энергии на 18% и одновременно продлевая общий срок службы системы на 30%.

Параметр

     Технические характеристики

Модель продукта

DC Split 240-720 kW

     Электрические характеристики
AC
Вход
Диапазон входного напряжения 3-phase 480 VAC±10%, 50/60 Hz, 3P+PE
Номинальный входной ток 304 A 355 A 405 A 456 A 506 A 557 A 608 A 658 A 709 A 760 A 810 A 861 A 912 A
Максимальная входная мощность 253 kW 295 kW 337 kW 379 kW 421 kW 463 kW 505 kW 547 kW 589 kW 632 kW 674 kW 716 kW 758 kW
Коэффициент мощности ≥0.99
Пиковая эффективность ≥95%
Потребление энергии в режиме ожидания ≤50 W
Гармонические искажения (THDi) ≤5%
DC
Выход
Диапазон выходного напряжения 150~1000 VDC
Максимальная выходная мощность 240 kW 280 kW 320 kW 360 kW 400 kW 440 kW 505 kW 520 kW 560 kW 600 kW 640 kW 680 kW 720 kW
Максимальный выходной ток
на канал
400 A(air cooling cable)
600 A(liquid cooling cable)
Количество выходных каналов 6 6 8
(optional:6)
8
(optional:6)
10
(optional:6,8)
10
(optional:6,8)
12
(optional:6,8,10)
Точность напряжения ≤±0.5%
Точность тока ≤±1%
     Пользовательский интерфейс
Дисплей 10.1" Сенсорный экран
Кнопки Кнопка аварийной остановки
Поддерживаемый язык Английский (Другие языки доступны по запросу)
     Связь
Сетевое подключение Ethernet, Wi-Fi
Протокол связи OCPP 1.6J,OCPP 2.0.1
     Окружающая среда
Диапазон рабочей температуры -22 °F to 131 °F(Derating from 131 °F)
Диапазон температуры хранения -40 °F to 158 °F
Влажность <95% относительная влажность, без конденсации
Высота над уровнем моря ≤2000 m(6561.68')
Уровень шума <70dB @ 3 m(9.84')77 °F Полная мощность
     Механические характеристики
Габариты (W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Вес ≤1653.47 lb
Степень защиты IP & IK Type 3R&IK10 (HMI IK8)
Охлаждение Воздушное охлаждение
Способ установки Напольная установка
     Защита
Защита Защита от перенапряжения, Защита от пониженного напряжения, Защита от перегрузки, Защита от тока утечки
, Защита от перегрева, Защита заземления, Защита от скачков напряжения, Защита от короткого замыкания
, Самодиагностика неисправностей, Контроль изоляции.
     Сертификация и стандарты
Сертификат ETL,FCC,IC,Energy Star
Стандарты зарядки UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Стандарты протоколов связи ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

     Дополнительная конфигурация

Сетевое подключение 4G
Гибкое распределение Full-flex, Semi-flex
Максимальный выходной ток на
канал
400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
Количество выходных каналов 6,8,10,12(До 4 каналов с жидкостным охлаждением)
Индивидуальный брендинг Варианты брендинга, такие как индивидуальные цвета и наклейки
Свяжитесь с Teison для уточнения доступности, цены и минимального объема заказа

     Технические характеристики

Модель продукта

DC Split 760-1200 kW

     Электрические характеристики
AC
Вход
Диапазон входного напряжения

3-phase 480 VAC±10%, 50/60 Hz, 3P+PE

Номинальный входной ток 962 A 1013 A 1064 A 1114 A 1165 A 1216 A 1266 A 1317 A 1367 A 1418 A 1469 A 1519 A
Максимальная входная мощность 800 kW 842 kW 884 kW 926 kW 968 kW 1010 kW 1052 kW 1095 kW 1137 kW 1179 kW 1221 kW 1263 kW
Коэффициент мощности ≥0.99
Пиковая эффективность ≥95%
Потребление энергии в режиме ожидания ≤50 W
Гармонические искажения (THDi) ≤5%
DC
Выход
Диапазон выходного напряжения 150~1000 VDC
Максимальная выходная мощность 760 kW 800 kW 840 kW 880 kW 920 kW 960 kW 1000 kW 1040 kW 1080 kW 1120 kW 1160 kW 1200 kW
Максимальный выходной ток
на канал
400 A(кабель с воздушным охлаждением)
600 A(кабель с жидкостным охлаждением)
Количество выходных каналов 12
(optional:6,8,10)
Точность напряжения ≤±0.5%
Точность тока ≤±1%
     Пользовательский интерфейс
Дисплей 10.1" Сенсорный экран
Кнопки Кнопка аварийной остановки
Поддерживаемый язык Английский (Other languages available upon request)
     Связь
Сетевое подключение Ethernet, Wi-Fi
Протокол связи OCPP 1.6J,OCPP 2.0.1
     Условия окружающей среды
Диапазон рабочей температуры -22 °F to 131 °F(Derating from 131 °F)
Диапазон температуры хранения -40 °F to 158 °F
Влажность <95% относительная влажность, Без конденсации
Высота над уровнем моря ≤2000 m(6561.68')
Шум <70dB @ 3 m(9.84')77 °F Полная мощность
     Механические характеристики
Размеры (W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Вес ≤1653.47 lb
Степень защиты IP & IK Type 3R&IK10 (HMI IK8)
Охлаждение Воздушное охлаждение
Способ установки Напольный монтаж
     Защита
Защита Защита от перенапряжения, Защита от пониженного напряжения, Защита от перегрузки, Защита от тока утечки
, Защита от перегрева, Защита заземления, Защита от импульсных перенапряжений, Защита от короткого замыкания
, Самодиагностика неисправностей, Контроль изоляции.
     Сертификация и стандарты
Сертификат ETL,FCC,IC,Energy Star
Стандарты зарядки UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Стандарты протоколов связи ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
     Дополнительная конфигурация
Сетевое подключение 4G
Гибкое распределение Full-flex, Semi-flex
Максимальный выходной ток на
канал
400A (Совместимо с терминалом с воздушным охлаждением)
600A (Совместимо с терминалом с жидкостным охлаждением)
Количество выходных каналов 6,8,10,12(До 4 каналов с жидкостным охлаждением)
Индивидуальный брендинг Варианты брендинга, такие как индивидуальные цвета и наклейки
Свяжитесь с Teison для уточнения наличия, цены и минимального объема заказа
